Référencement du patrimoine pour préparation de l'installation

L'application HummBox contient un module de gestion de patrimoine qui permet de décrire les points noirs dans une logique d'exploitation et de suivi de l'instrumentation.

Une étape de référencement permet de collecter les informations nécessaire à la préparation de l'installation : contexte, géométrie, photos et test de connectivité radio.

Sommaire de l'article ------------

1. Identifier les points d'installation pour les importer dans l'application

2. Mettre en sécurité le site (cônes de signalisation, etc…)

3. Ouvrir le regard pour prendre les mesures et les photos

4. Réaliser les mesures pour l'étude de la couverture radio

----------------

Procédure de référencement sur site :

1. Identifier les points d'installation pour les importer dans l'application

Avant l'intervention sur site, fournir un fichier XLS avec les coordonnées GPS de chaque point à visiter

2. Mettre en sécurité le site (cônes de signalisation, etc…)

La majeure partie des regards d'assainissement sont situés sur des route avec de la circulation.

Il est impératif de porter des EPI adaptés et de mettre en sécurité les personnes et l'environnement proche du regard avant toute ouverture.

3. Ouvrir le regard pour prendre les mesures et les photos

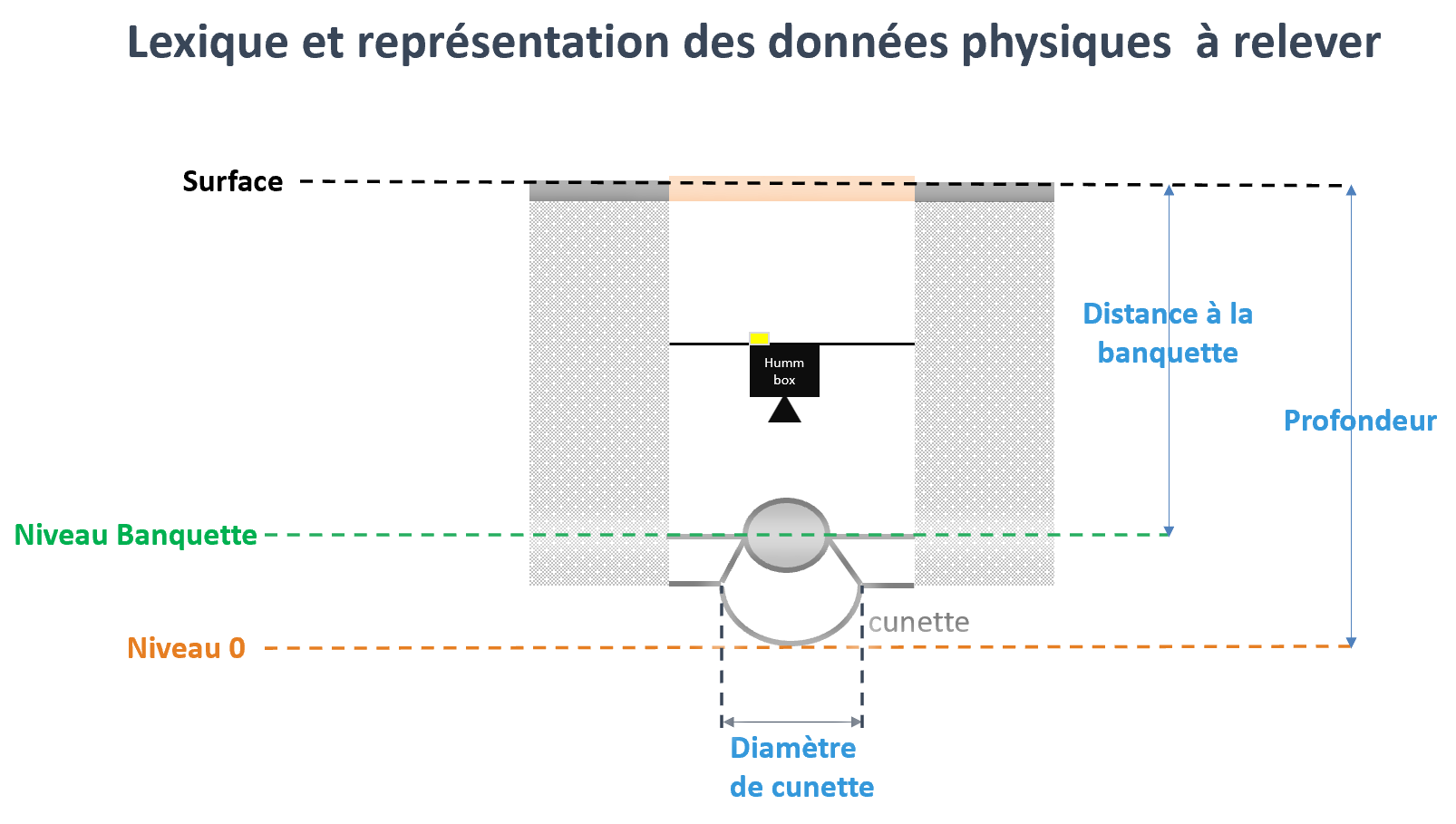

Prendre les mesures nécessaires

 Renseigner les paramètres du regards dans l’application sur smartphone

• Type de cunette (simple, multiple)
• Largeur de cunette
• Profondeur du regard
• Distance à la banquette
• Coordonnées GPS si imprécises
• Formaliser les contraintes « environnante » d’installation (sur chaussée, facilité d’accès, dangerosité, quartier chaud) et consigner dans la fiche
• Une photo de l’intérieur du regard et une vue de l’extérieur sont enregistrées dans le journal.

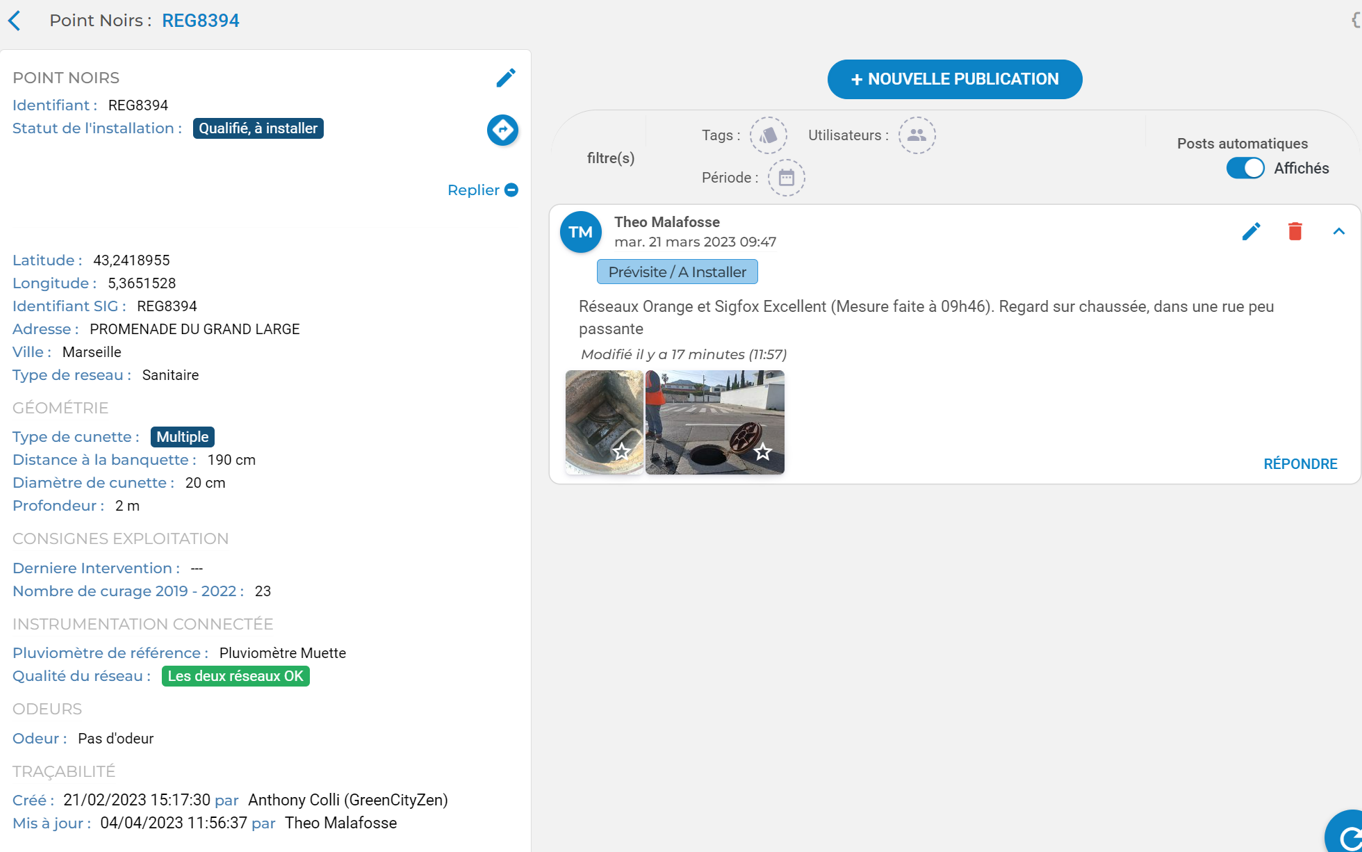

Exemple d'un regard bien renseigné :

4. Réaliser les mesures pour l'étude de la couverture radio

La phase de référencement est le moment idéal pour réaliser des tests de couvertures sur les différents type de réseau/opérateurs présents dans la zone.

Cette phase est critique car elle va permettre de définir :

• Si le point est instrumentable car la couverture radio est acceptable
• Quel type de technologie radio sera embarquée dans le capteur
• Si il sera nécessaire d'augmenter les chances de communication (sortir l'antenne du regard, installation d'antenne relais, répéteurs, etc)

Pour ce faire, avant le référencement il faudra au préalable se munir d'autant de capteur qu'il y'a d'opérateur à tester sur site.

Si vous ne disposez pas de capteurs pour le tests, merci de contacter le support Greencityzen.

Le Test Radio consiste a simplement redémarrer les capteurs sur le site cible et de noter l'heure du redémarrage dans un post du journal (il faudra d'abord communiquer les identifiants des capteurs au support Greencityzen).

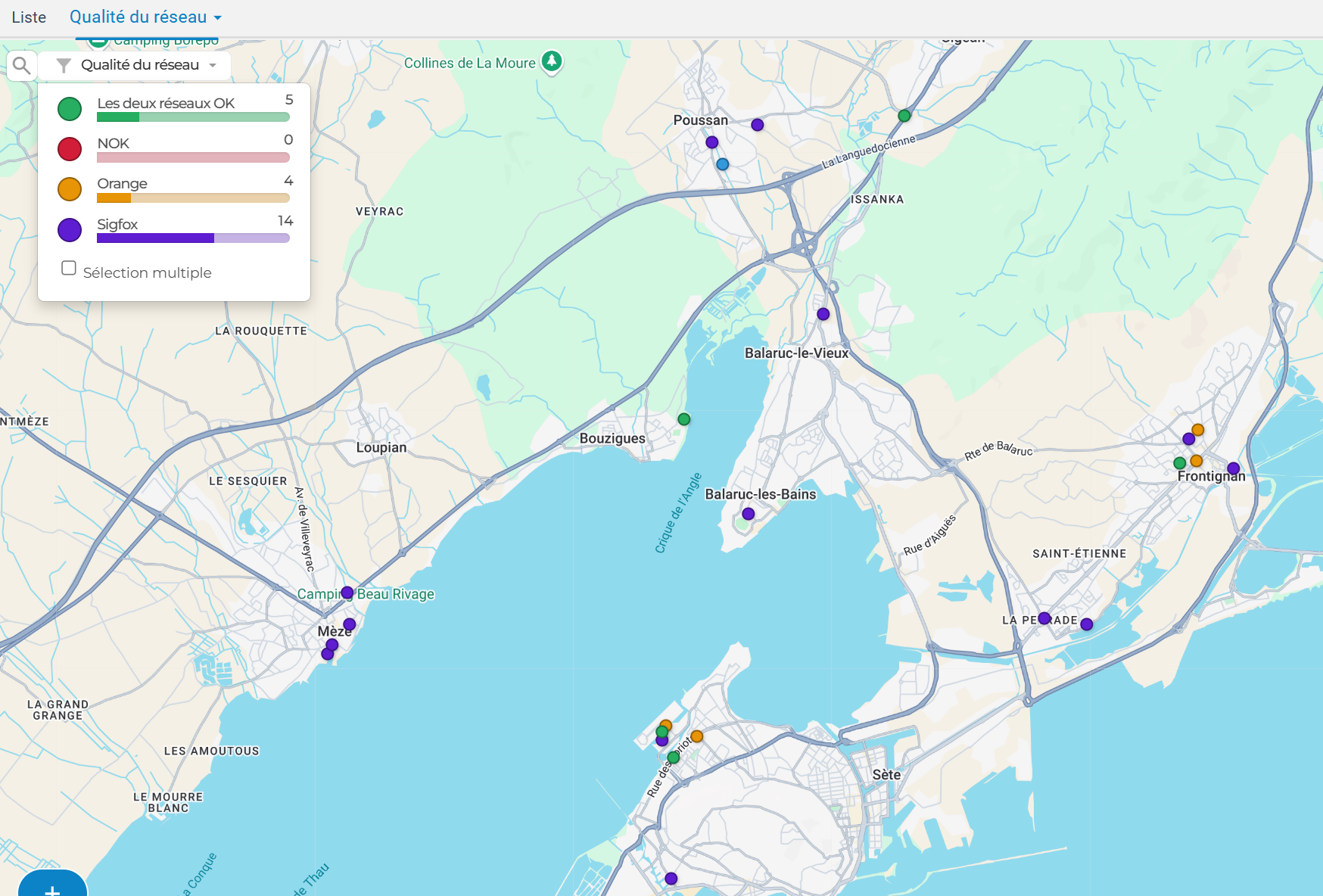

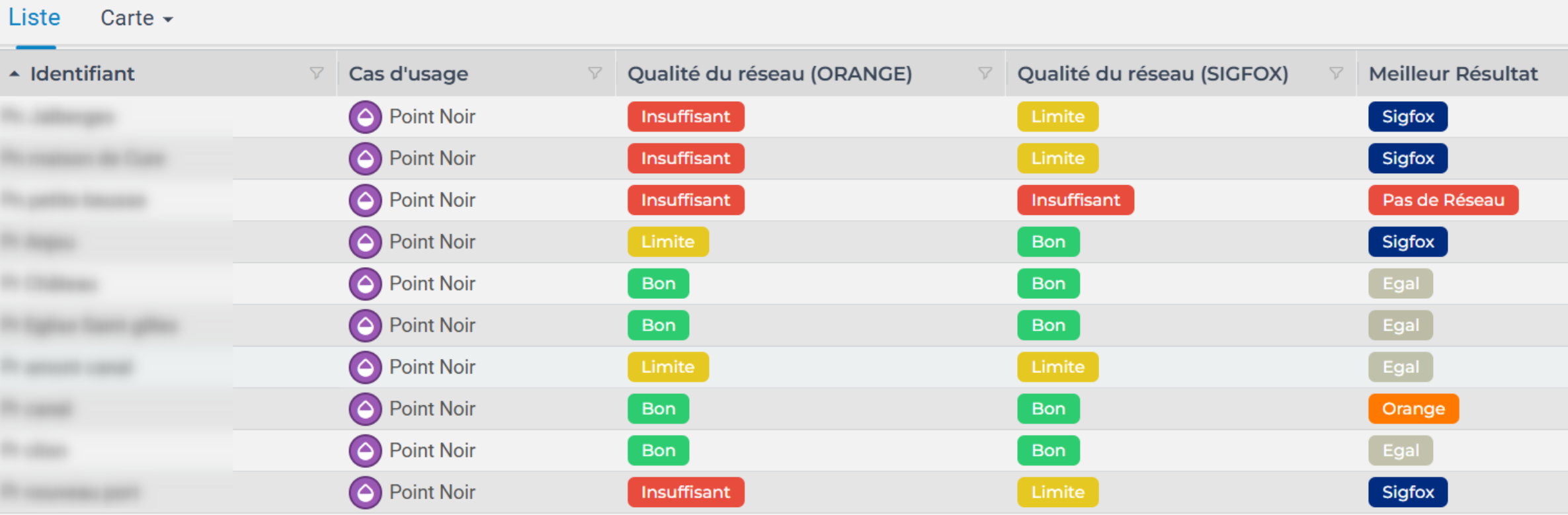

Exemple de résultat d'étude :
