Installation des capteurs

Pour augmenter les chances de succès d'une installation points noirs, avant de commencer à mettre les capteurs en place il faut s'assurer de :

- Valider le type d'installation souhaitée

- Avoir référencé et testé la connectivité radio des sites d'installation

Sommaire :

1. Présentation du mode de fixation pendulaire
2. Contenu du Kit pendulaire
3. Outils Nécessaires pour une installation efficace
4. Procédure d'installation du capteur dans un regard
5. Recommandation de positionnement d'un capteur ultrason
6. Lier le capteur au regard dans l'application
7. Valider les premières mesures
8. Consigner le rapport d'installation
9. Améliorer la liaison Radio
10. Ajouter des données pluviométriques

1. Présentation du Mode de Fixation  pendulaire

Ce mode est privilégié, toutefois, une fixation avec équerre est possible.

Avantages de ce mode d'installation :

- Installation facile : rapide, aisée, reproductible

- Robuste au conditions chimiques (H2S + eaux usées) : Utilisation de matériaux adaptés (ex Inox A4)

- Robuste aux tensions mécaniques (déplacement lors de montée en charge ou lors des manipulations par les agents)

- Amovible et repositionnable à l’identique pour permettre un curage de l’ouvrage et une remise en service

- Cout abordable : Fourniture & Temps d’installation

2. Contenu du kit pendulaire

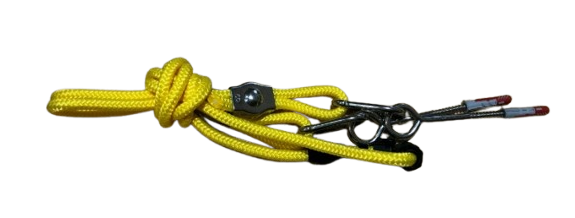

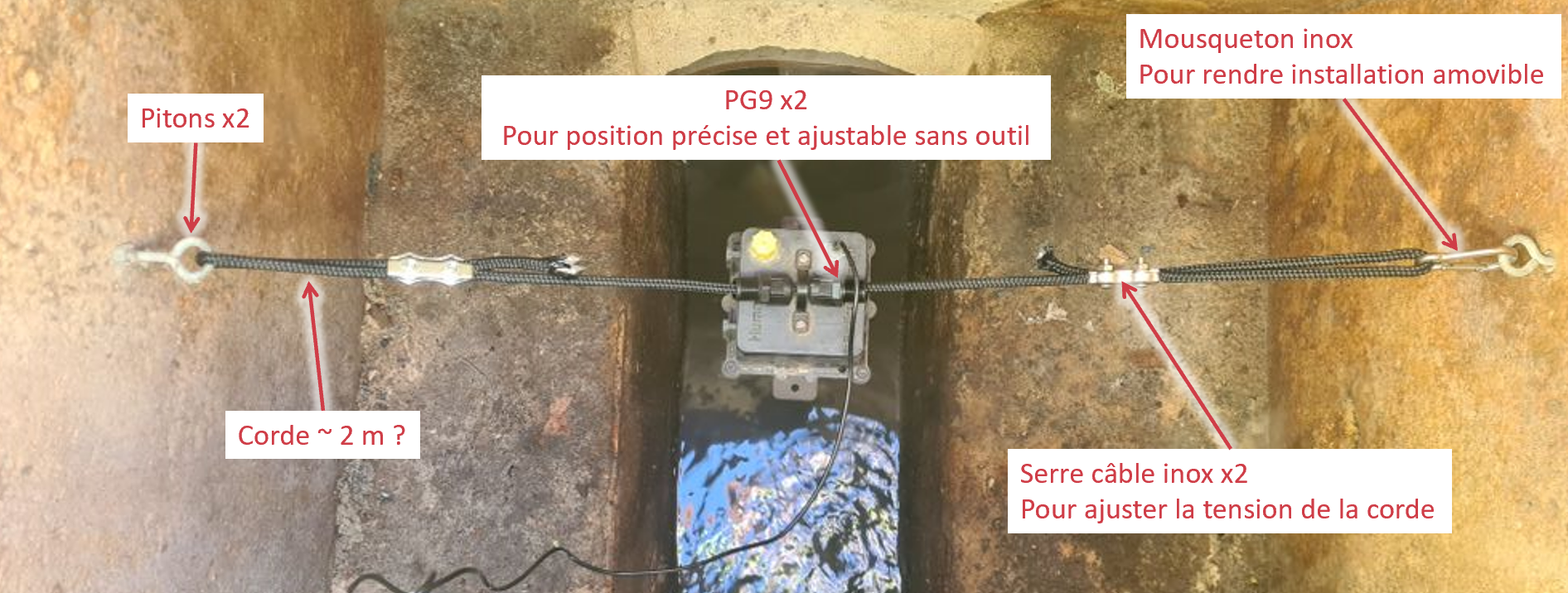

• Pitons Inox A2  x2
• Serre cables Inox A4  x2
• Drisse de bateau (~3m)
• PG9 x2
• Cheville béton x2
• Mousqueton Inox A4 (x2)

3. Outils nécessaires pour une installation efficace

• Un perforateur avec mèche béton (d8)
• Marteau
• Clé de serrage (d10)
• Tournevis cruciforme
• Mire télescopique graduée

4. Procédure d'Installation du capteur dans le regard

Avant l'installation, il faut clarifier les objectifs visés par l'installation de la sonde dans le regard dont vont dépendre la hauteur de la sonde et la finesse de son positionnement : Métrologie d'un capteur ultrason et stratégies d'installation

1. Percer les parois du regard à l’aide du perforateur

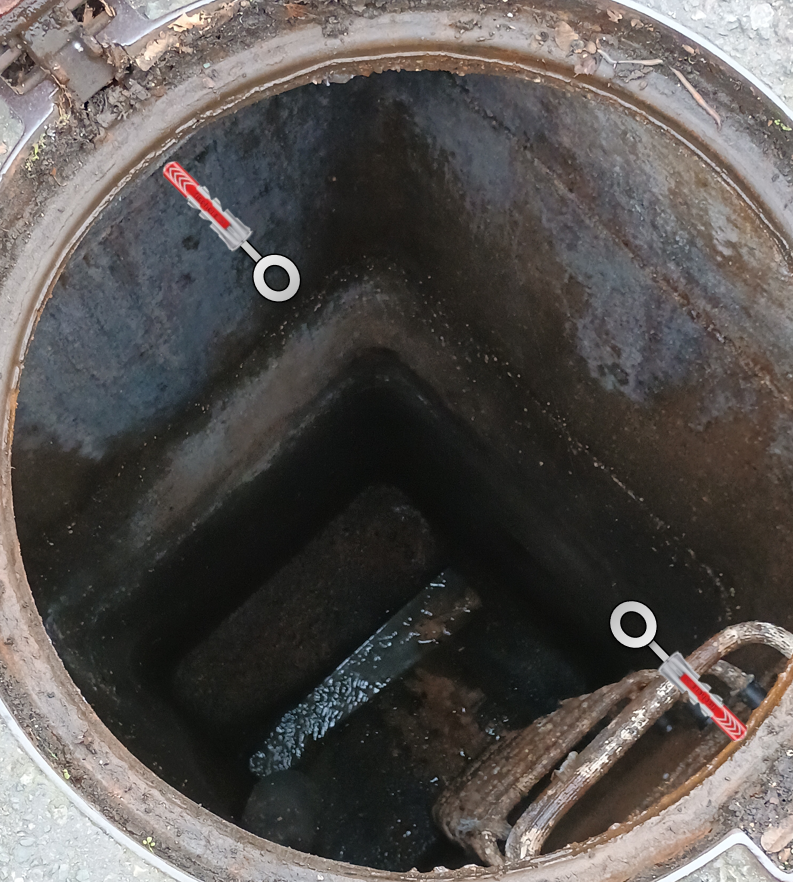

2. Installer les chevilles avec le marteau et Visser les pitons dans les chevilles

3. Accrocher les mousquetons aux pitons et Ajuster la longueur de corde avec les serre-câbles (Clé de 10)

4. Positionner la Hummbox pour qu’elle vise le radié de la canalisation (si objectif visé) et fixer sa position en serrant les PG9.

5. Couper l'excédent de corde si celui-ci vient gêner la mesure ultrason.



5. Recommandations de positionnement du capteur

Le capteur et les attaches ne doivent pas être positionnés complètement à fleur du regard pour que l'installation ne gène pas l'ouverture de celui-ci.

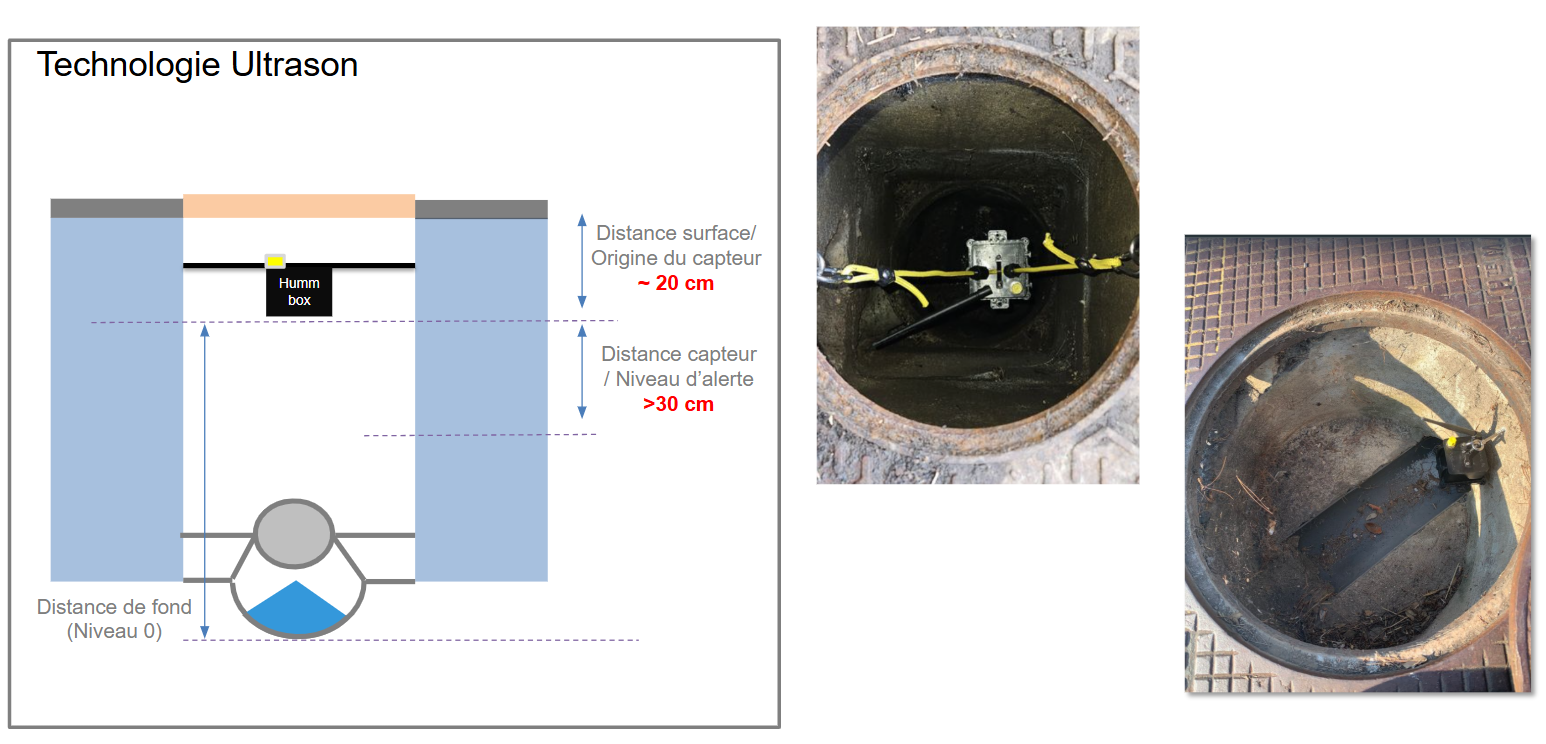

Le capteur ne peut pas mesurer de distances inférieures à 30cm (Zone Aveugle ultrason), il faudra bien veiller à ce que le capteur ait assez d'espace pour mesurer des variations de niveaux qui puissent dépasser le seuil d'alerte.

Particularités de l'installation "Fond de Cunette"

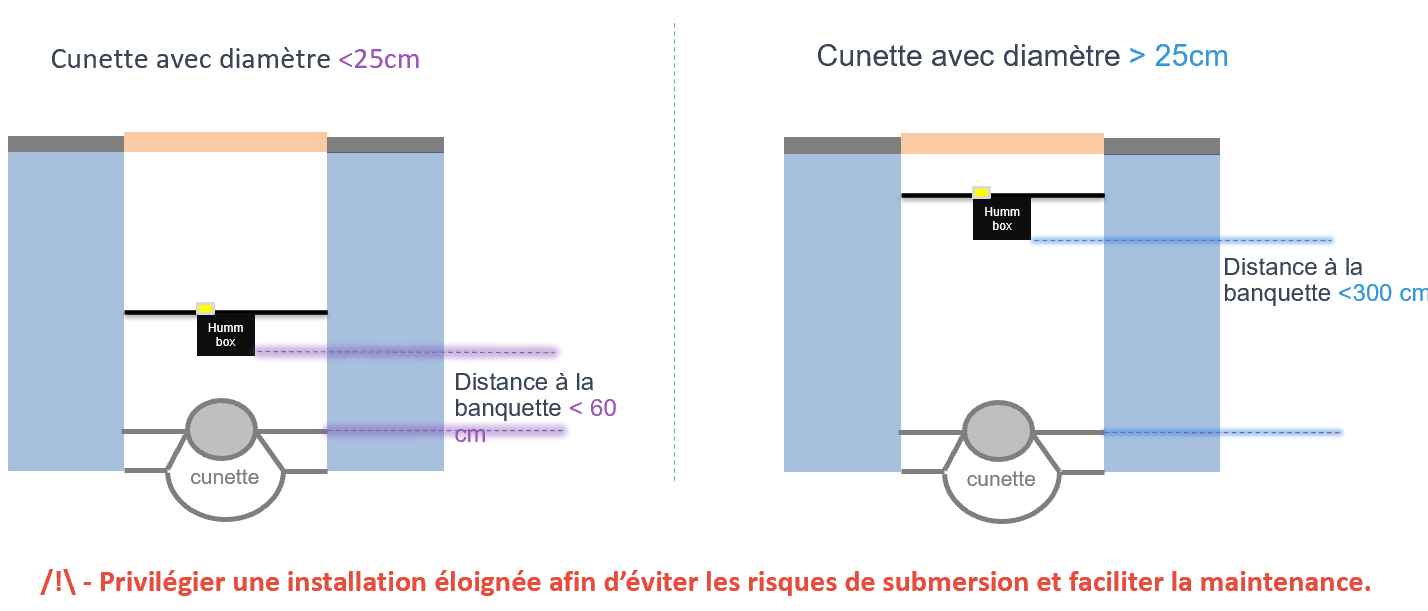

Selon le diamètre de la canalisation, il faudra plus ou moins approcher le capteur, plus la canalisation est étroite, plus le capteur devra être proche de celle-ci.

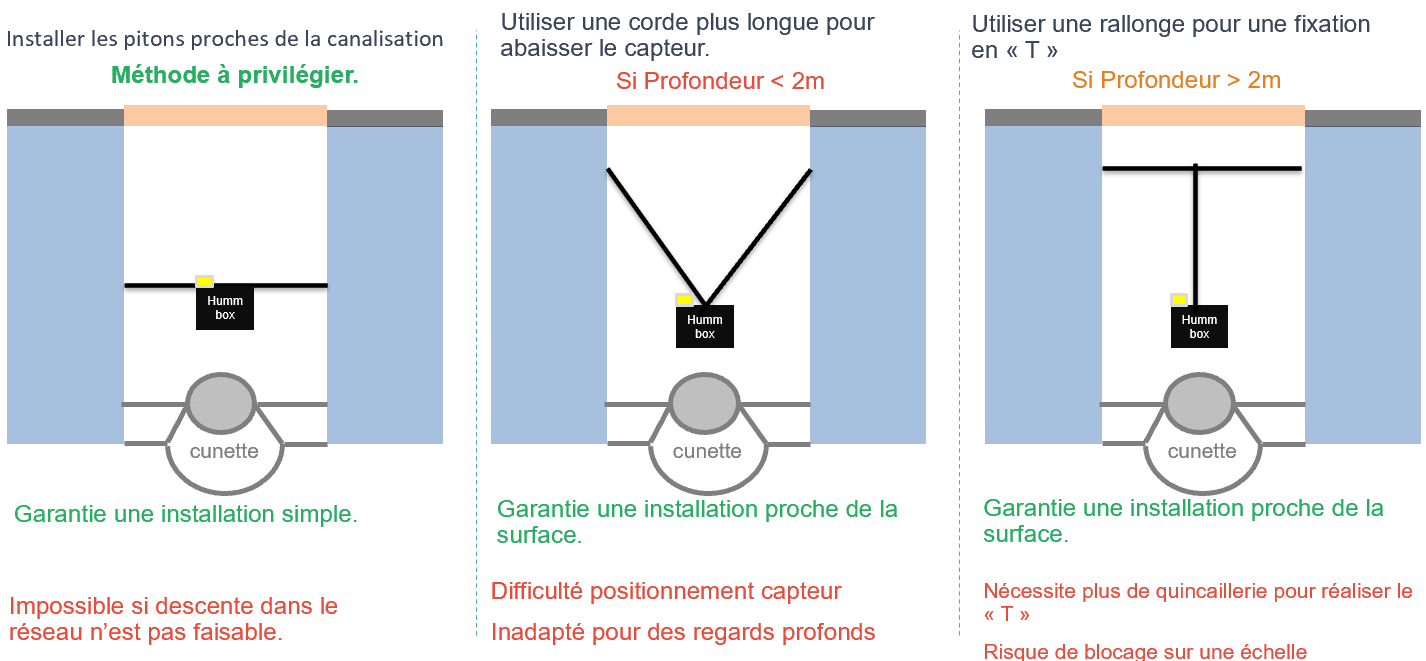

Il existe plusieurs stratégies pour approcher le capteur de la canalisation selon la profondeur du regard :

6. Lier le capteur au regard, dans l'application HummBox

Avant de commencer les tests de mesures, le capteur doit être lié au regard cible dans l'application :

1. Se rendre sur la page du regard

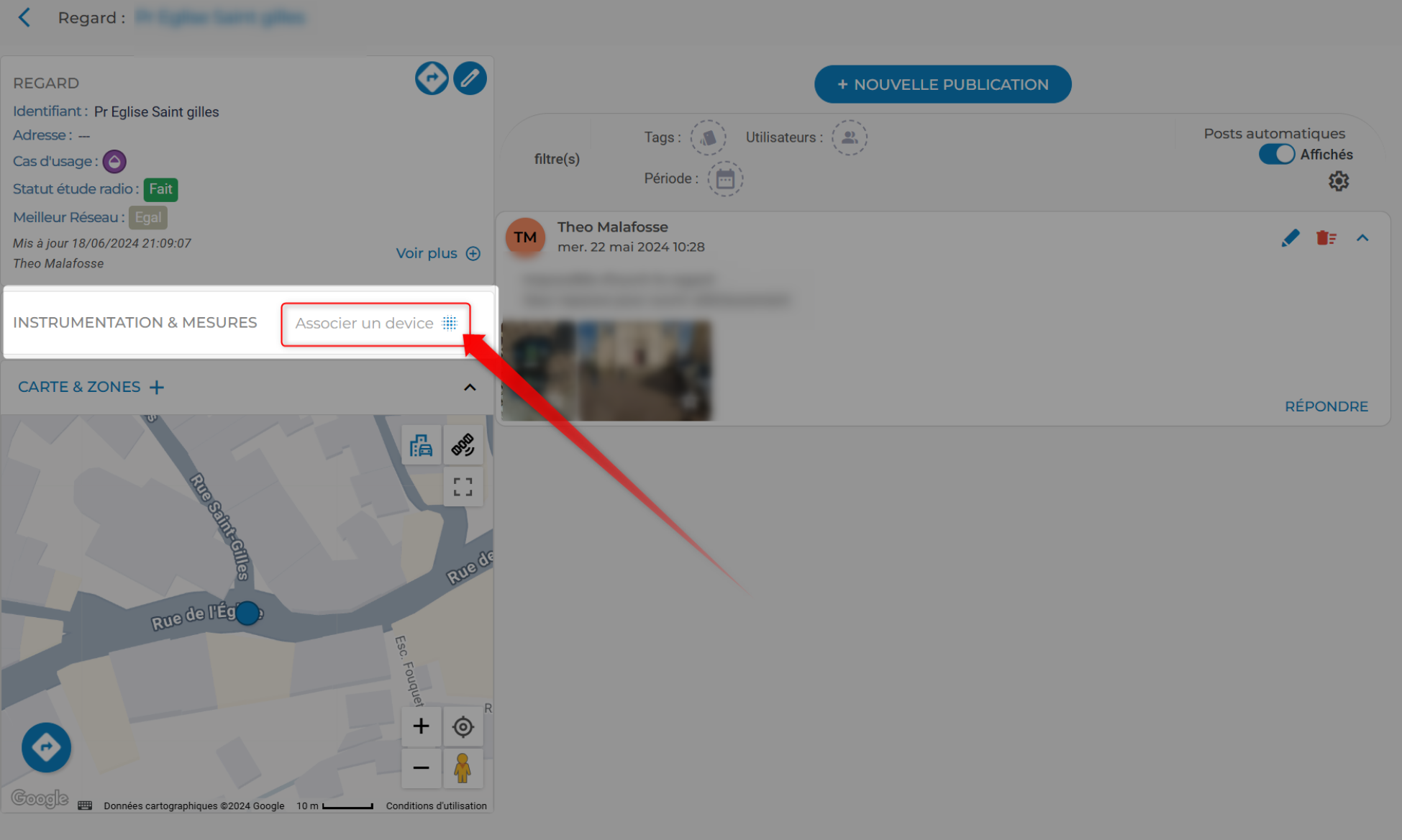

2. Cliquer sur 'Associer un capteur'
3. Rechercher le capteur à l'aide du numéro de Série
4. Valider

7. Valider les premières mesures

Une fois le capteur correctement positionné pour effectuer sa mesure, démarrer le capteur.

Démarrer le capteur avec le bouton externe

Renseigner le paramètre "distance de fond"

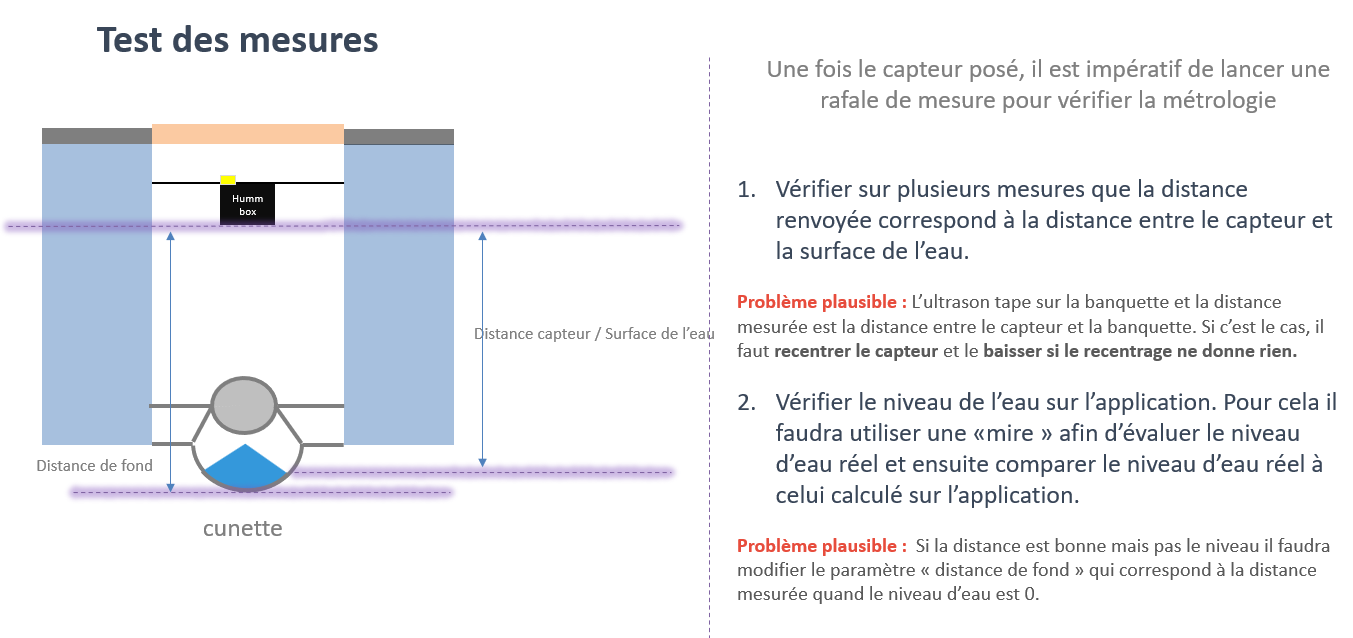

• Mesurer la distance entre le capteur et le fond du regard (ou de la cunette selon le mode d'installation) à l'aide d'une mire graduée.

• Remplir le champ concerné dans les paramètres

• Renseigner aussi la hauteur de banquette

• Lancer une mesure manuelle (simple clic ou mode rafale) pour valider la distance mesurée

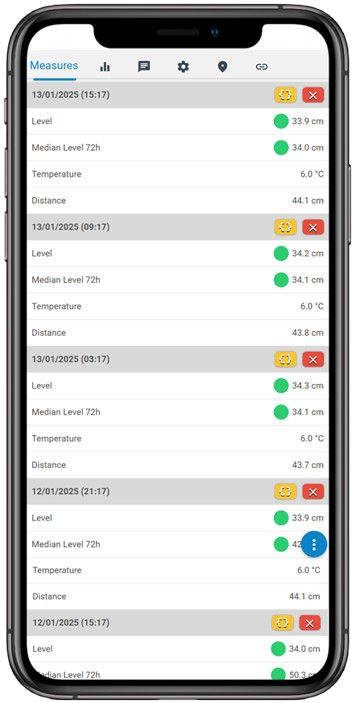

• Vérifier la valeur dans l'application

7. Consigner le rapport d'installation

Avant de quitter le lieu de l’installation, consigner les éléments suivants

• Un commentaire [Optionnel]

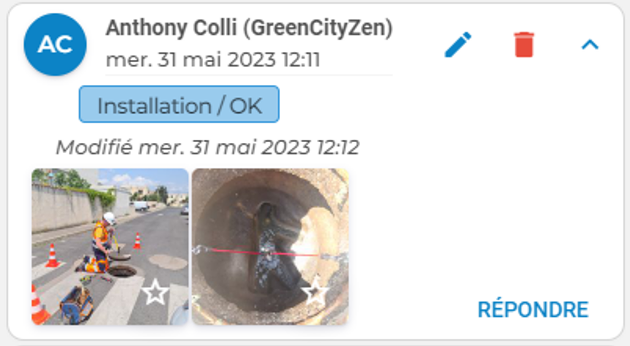

• Des photos de l’installation montrant :
  • • Le regard "vue d'ensemble avec regard ouvert"

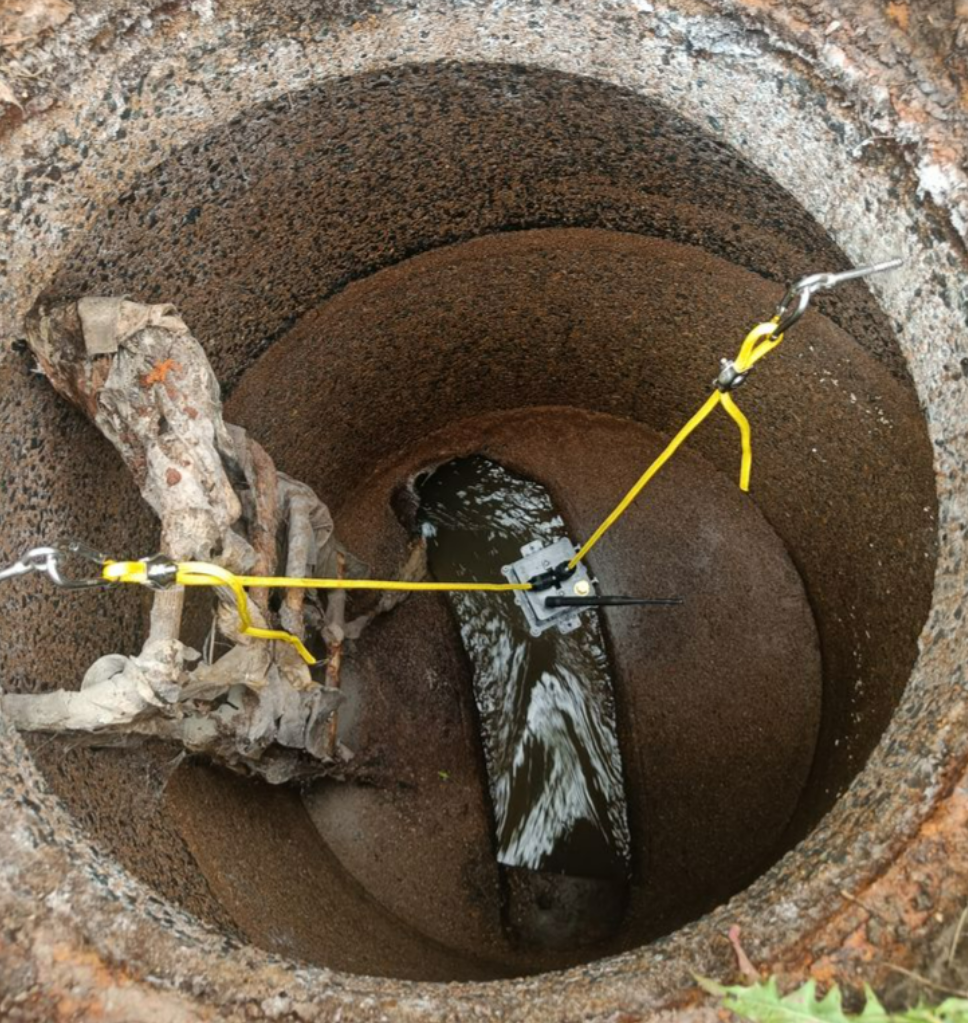

    • Une vue de l'intérieur montrant le système de fixation, le capteur et sa cible

• Un tag d’installation Faite

8. Améliorer la liaison radio

Voir la section dédiée

9. Ajout les données pluviométriques

Voir l'article dédié
